项目设计: 美国建筑师事务所NBBJ
项目地点: 美国
项目时间: 2013年
项目面积: 10万平方米
美国NBBJ正帮助三星半导体有限公司——世界最大的内存和逻辑半导体,硬盘和液晶显示屏的设计和制造厂商,在硅谷设计一个新的研发总部。该园区建筑面积为110万平方英尺(约合10万平方米),可容纳2000名员工,耗资大约在3亿美元左右,当地媒体称其建成后将成圣何塞市新地标。

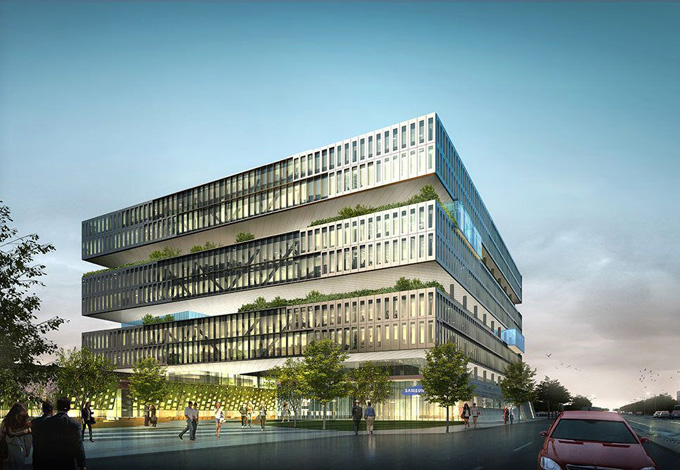

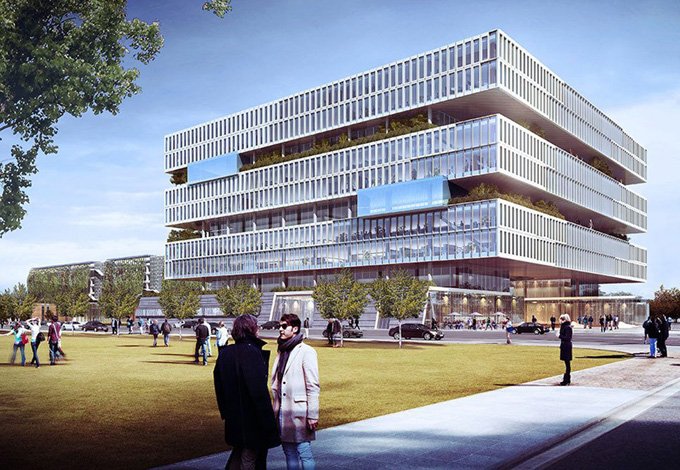

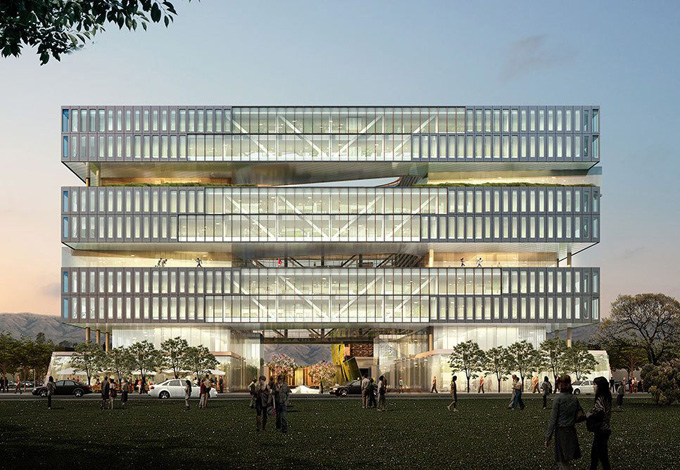

新园区由著名建筑师事务所NBBJ设计,目前已经开始动工。NBBJ已向三星提交了总部大楼以及园区的效果图,中心地带的10层建筑采用10层超现代化设计,外围全部采用玻璃和白色金属覆盖,还有两个露天楼层。中间有绿色空间覆盖,类似空中垂直花园。除了提供充裕的办公空间外,新园区还提供了咖啡馆、健身房、餐馆、花园等配套设施。该建筑将按照LEED Gold环保标准建造。

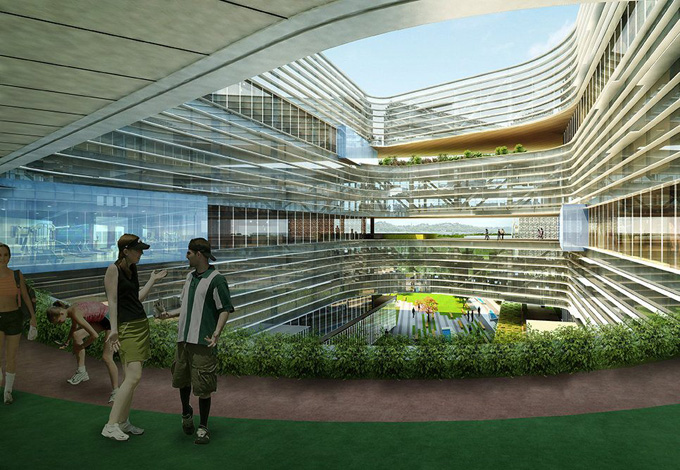

塔楼将容纳2000名三星员工,并将分成两部分:研发和销售。一个庭院将把建筑联系起来,打造一块中央聚集地。高层工作空间中难得的是,每个三星员工离绿地最远不过一层楼的距离。诸如外卖餐饮和健身中心之类的设施将放置在中央。

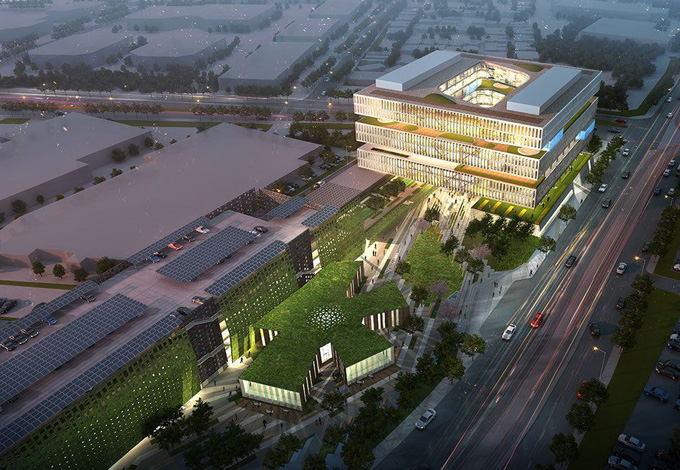

研发总部也将是高度节能的建筑。如,一排在车库屋面的太阳电池板将提供再生能源;塔楼外立面被设计以减少热量获取,降低冷却大楼相关的能源成本;清玻璃将允许自然光到达到楼面更深处 ;树和水景提供与环境的关联。
NBBJ表示:“希望这一设计能够促进三星员工之间的互动,培养社区之间的关系,并提供一片在高度竞争的科技市场吸引员工的区域。中央园区的绿色空间与传统的大学很相似。”
在此之前,苹果公司、Facebook、亚马逊都已经开始着手建立现代化的新园区。预计整个园区将于2015年建成。
